价 格
订货量
￥1.4万
1 - 1
￥1.3万
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥2
| 产品特性：美国 | 是否进口：否 | 产地：美国 |
| 加工定制：否 | 品牌：Agilent/安捷伦 | 型号：53150A |
| 测量精度：0.1 | 产品用途：检测 |

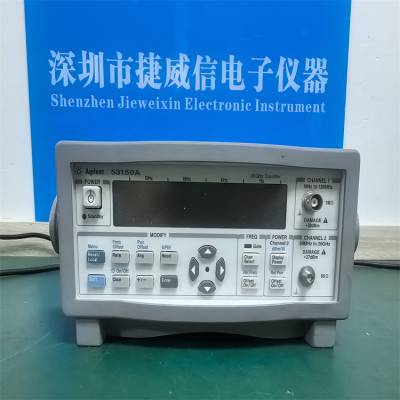

Agilent 53150A 频率计使用指南
Agilent 53150A** 是一款高精度通用频率计数器，适用于频率、周期、时间间隔等测量。以下是其关键功能及操作方法：
1. 主要技术参数
- 频率测量范围：
- 直接测量： 225 MHz（通道1）
- 使用外部预分频器： 12.4 GHz（需搭配 10811A/B 等选件）
- 时间间隔测量：分辨率 100 ps
- 输入通道：
- 通道1（CH1）：50Ω/1MΩ 可选，支持高频信号
- 通道2（CH2）：1MΩ 输入，适合低频或高阻抗信号
- 时基精度：
- 标准 ±1 ppm（可选高稳恒温晶振 10811A，精度可达 ±0.01 ppm）
2. 基本操作步骤
（1）开机与自检
1. 接通电源，仪器执行自检（显示开机画面）。
2. 按 【Preset】 键恢复默认设置。
（2）频率测量（以 CH1 为例）
1. 连接信号：
- 将待测信号接入 CH1（注意阻抗匹配，50Ω 或 1MΩ）。
2. 选择测量模式：
- 按 【Freq】 键进入频率测量模式。
3. 设置闸门时间（提高分辨率）：
- 按 【Gate Time】键，选择 1s/0.1s/10s 等（时间越长，分辨率越高）。
4. 读取结果：
- 屏幕显示频率值（如 `125.000 000 MHz`）。
（3）周期/时间间隔测量
- 周期测量：按 【Period】 键。
- 时间间隔（A→B）：
1. 信号A接 CH1，信号B接 CH2。
2. 按 【Time Interval】键，选择 Start: CH1, Stop: CH2。
（4）使用外部预分频器（高频测量）
1. 将 >225 MHz 信号通过预分频器（如 10811A）接入 CH1。
2. 按 【Freq】，仪器自动识别分频比（需提前设置分频系数）。
3. ***功能
- 比率测量（F1/F2）：按 【Ratio】 键，比较两通道频率。
- 总计数（Totalize）：按 【Totalize】 键，统计脉冲数量。
- GPIB 远程控制：
- 通过 GPIB或 RS-232 接口编程（SCPI 命令）。
4. 常见问题排查
| 问题 | 可能原因 | 解决方法 |
|-------------------------|--------------------------|--------------------------------|
| 无信号显示 | 输入阻抗不匹配 | 检查信号源阻抗（50Ω/1MΩ） |
| 高频测量误差大 | 未使用预分频器 | 外接 10811A 等分频器 |
| 测量不稳定 | 闸门时间太短 | 增加 Gate Time（如 10s） |
| GPIB 通信失败 | 地址或线缆错误 | 检查 GPIB 地址（默认23） |
5. 替代型号推荐
Agilent 53150A 已停产，可考虑以下 Keysight 新型号：
- Keysight 53220A（350 MHz，更高分辨率）
- Keysight 53130A（225 MHz，经济型）
