| 产品特性：检测 | 是否进口：否 | 产地：美国 |
| 加工定制：否 | 品牌：Tektronix/泰克 | 型号：TDP3500 |
| 测量范围：3.5G | 测量精度：0.1 | 产品用途：检测 |

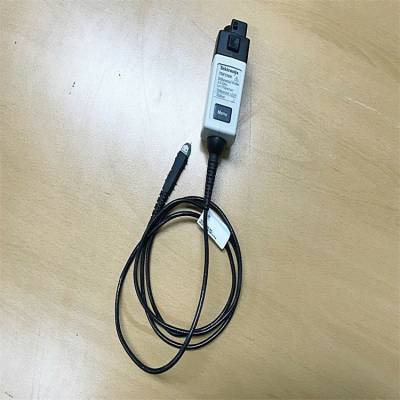

泰克Tektronix TDP3500差分探头，3.5 GHz
泰克 TDP3500 探头是一款差分端有源探头，可为高频测量提供更真实的信号再现和保真度。它还提供当今数字系统设计所需的高速电气和机械性能。泰克 TDP3500 探头专为使用并直接连接到具有 TekVPI? 探头接口的泰克示波器而设计。
TDP3500 差分探头的特性和规格包括：
特征：
常见高速串行总线设计的设计、验证、调试和表征：
信号完整性、抖动和时序分析
制造、工程和测试
我2C _
CAN/LIN
SPI
串行ATA
以太网（千兆以太网）
USB 2.0
火线 (1394b)
直接连接到TekVPI? 示波器接口并由其供电，无需外部电源
单按钮示波器探头菜单访问
通过补偿盒或示波器用户界面进行设置和控制
AutoZero：将输出偏移清零
通过示波器进行远程 GPIB/USB 探头控制
探头状态
探头设置控制
诊断信息
探头尺寸紧凑，适合探测小型几何电路元件
DUT 连接附件可连接到细间距 SMD
坚固耐用的设计，确保可靠性
为串行和数字应用提供***测量的带宽
***共模抑制，可减少较高共模环境中的测量误差
低电容和电阻负载：
保持信号保真度
减少直流偏置相互作用
优异的电气性能：
多功能机械性能：
通过 TekVPI? 探头接口直接连接到示波器
在示波器显示屏上提供自动单位缩放和读数
将探头特性嵌入示波器内
轻松访问探头补偿盒控件或示波器探头菜单显示：
集成示波器/探头系统：
应用：
规格：
1 MHz 时 >60 dB
1 GHz 时 >25 dB
探头带宽： ***≥3.5 GHz
探头衰减： 5x
探头上升时间： ≤110 ps（典型值）
差分输入电容： ≤0.3 pF
差分输入电阻：100 kΩ
差分输入动态范围： ±2V
共模抑制比：
输入失调范围：显示±1 V
工作电压输入范围（共模输入范围）： +5V至-4V
噪声： ≈35 nV/根赫兹
输入电压（无损）： ±15 V（DC + pk AC）
传播延迟：5.4 ns（典型值）
